【GR86】カーナビ取り付けてみた。

今日はトヨタGR86にカーナビをつけたので、パネル類の外し方とコネクターがどうなっているか解説します。

まずはこのパネルを外します。

次にグローブボックス上のパネルを外します。

このビスを外し

パネルを外します。

次に運転席。このビスを外し

パネルを外します。

次にエアコン吹き出し口を外します。

ハザードスイッチのコネクターを外します。

外れました。

ナビ枠のパネルを外します。

ブラケットのボルト4本を外します。

ブラケットが外れました。

以上で取り外し完了です。カーナビの取付説明書に沿って取り付けしパネルを逆の手順で戻せばOK。Aピラーの外し方が分からない方は以下のページもお読みください。

あわせて読みたい
【GR86】ドライブレコーダーを取り付けるためにAピラーを外してみた。 GR86のAピラーの取り外し方法を解説します。ドライブレコーダーなど取り付ける際の参考にしてください。 [ad#co-1] リムーバーを差し込みテコの原理でパネルを浮かせま...

次にコネクターがどうなっているか見てみます。旧86とは異なりますので取付キットなど揃える時はお気をつけください。

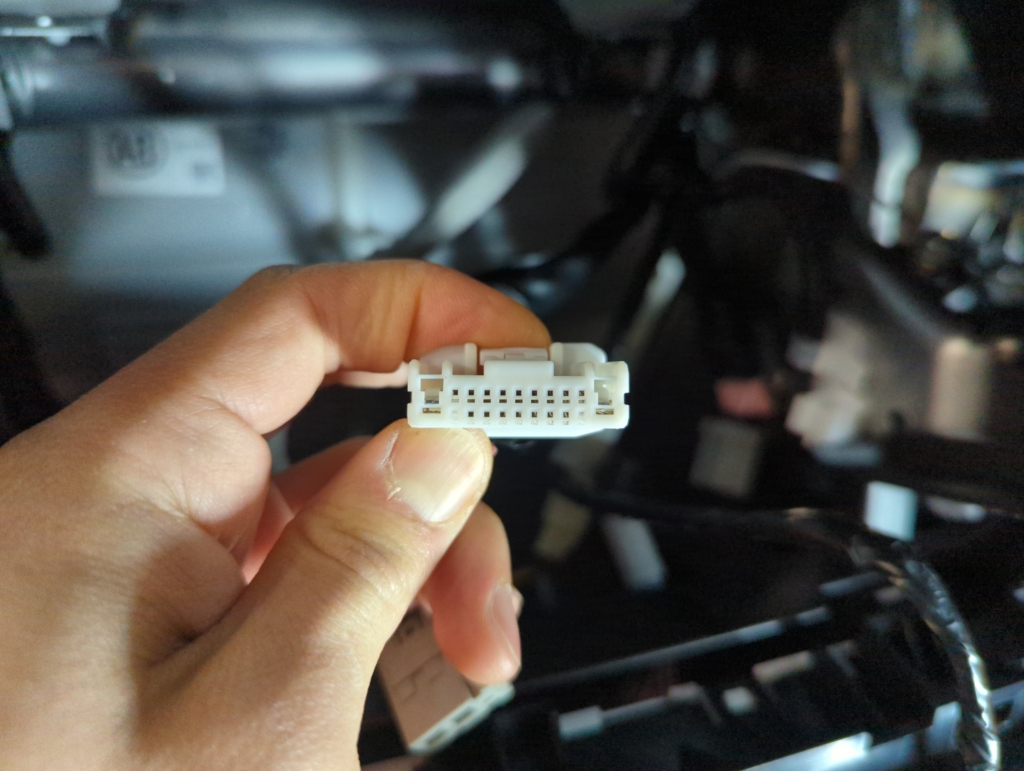

まずはオーディオカプラー。スバル20P。

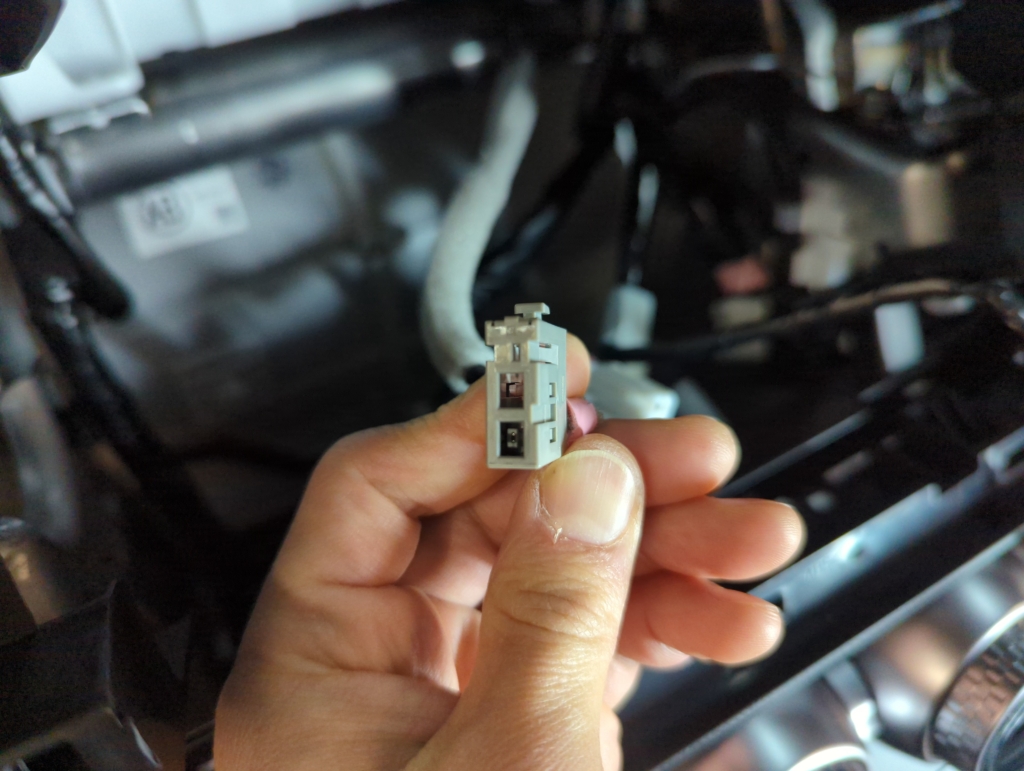

次にラジオアンテナ。日産仕様?スバルのカプラーは合いませんでした。

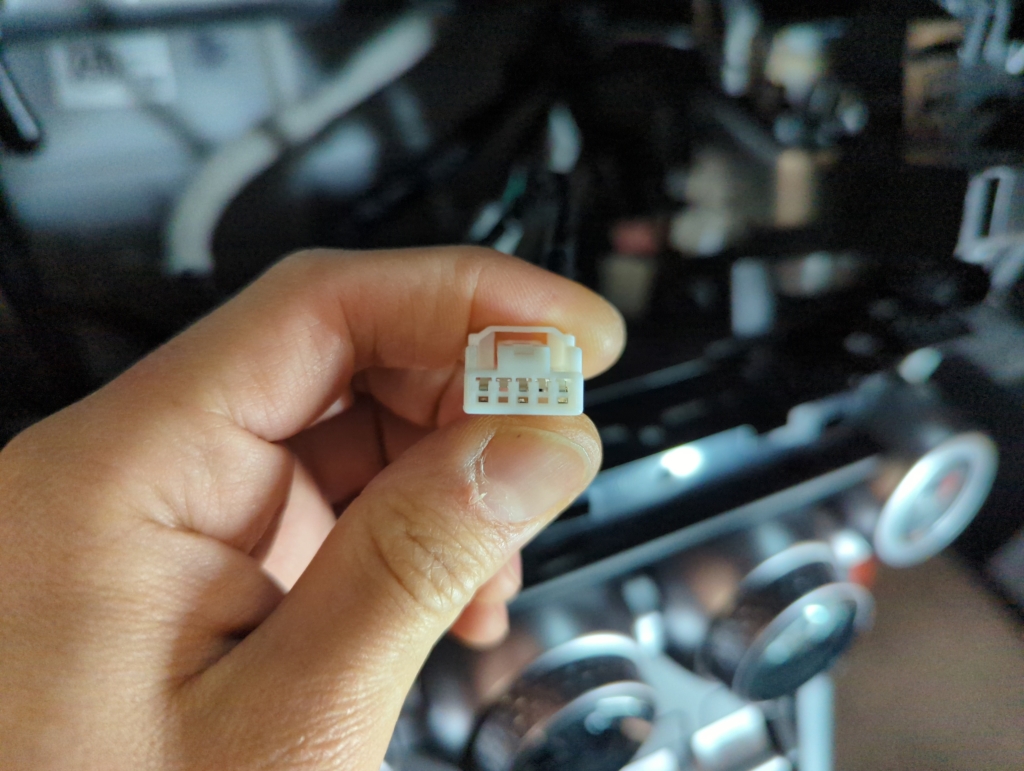

オプションコネクター(車速、リバース、パーキング)はトヨタ仕様です。
